$grep -rni sys_perf_event_open tools/perf/

util/cloexec.c:53:              fd = sys_perf_event_open(&attr, pid, cpu, -1,
util/cloexec.c:74:              fd = sys_perf_event_open(&attr, pid, cpu, -1, 0);
util/evlist.c:1252:      * as sys_perf_event_open(cpu = -1, thread = -1) is EINVAL
util/evsel.c:1546:              pr_debug2("sys_perf_event_open: pid %d  cpu %d  group_fd %d  flags %#lx",
util/evsel.c:1549:              fd = sys_perf_event_open(&evsel->core.attr, pid, cpu, group_fd, flags);
util/evsel.c:1566:              pr_debug2("\nsys_perf_event_open failed, error %d\n", -ENOTSUP);
util/evsel.c:1687:                              pr_debug2("\nsys_perf_event_open failed, error %d\n",
util/evsel.c:2512:      "The sys_perf_event_open() syscall returned with %d (%s) for event (%s).\n"
util/record.c:36:               fd = sys_perf_event_open(&evsel->core.attr, pid, cpu, -1, flags);
util/record.c:50:       fd = sys_perf_event_open(&evsel->core.attr, pid, cpu, -1, flags);
util/record.c:131:      fd = sys_perf_event_open(&attr, -1, cpu, -1, 0);
util/record.c:291:              fd = sys_perf_event_open(&evsel->core.attr, pid, cpu, -1,

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

// tools/perf/perf-sys.h
static inline int
sys_perf_event_open(struct perf_event_attr *attr,
		      pid_t pid, int cpu, int group_fd,
		      unsigned long flags)
{
	int fd;

	fd = syscall(__NR_perf_event_open, attr, pid, cpu,
		     group_fd, flags);

#if HAVE_ATTR_TEST
	if (unlikely(test_attr__enabled))
		test_attr__open(attr, pid, cpu, fd, group_fd, flags);
#endif
	return fd;
}

// kernel/events/core.c:11902
SYSCALL_DEFINE5(perf_event_open,
    struct perf_event_attr __user *, attr_uptr,
    pid_t, pid, int, cpu, int, group_fd, unsigned long, flags)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

struct perf_event_attr {
    __u32 type;               // PERF_TYPE_HARDWARE / SOFTWARE / TRACEPOINT / ...
    __u32 size;               // sizeof(struct perf_event_attr)
    __u64 config;             // 事件具体配置（如 PERF_COUNT_HW_CPU_CYCLES）
    union {
        __u64 sample_period;  // 采样周期（模式）
        __u64 sample_freq;    // 采样频率（模式）
    };
    __u64 sample_type;        // 采样数据包含哪些字段（IP, TID, TIME, ADDR, ...）
    __u64 read_format;        // 读取格式
    // ... 更多标志位
    __u64 disabled       : 1; // 初始是否禁用
    __u64 inherit        : 1; // 是否跟踪子进程
    __u64 pinned         : 1; // 是否独占 PMU
    __u64 exclusive      : 1;
    __u64 exclude_user   : 1; // 排除用户态
    __u64 exclude_kernel : 1; // 排除内核态
    __u64 exclude_hv     : 1; // 排除虚拟机管理程序
    __u64 precise_ip     : 2; // 精确指令指针（PEBS 精度）instruction pointer(ip)
    // ...
};

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

charles@ubuntu22:~$ perf stat -d   hackbench
Running in process mode with 10 groups using 40 file descriptors each (== 400 tasks)
Each sender will pass 100 messages of 100 bytes
Time: 0.785

 Performance counter stats for 'hackbench':

           1600.33 msec task-clock                #    1.891 CPUs utilized
              9696      context-switches          #    6.059 K/sec
               592      cpu-migrations            #  369.924 /sec
             11558      page-faults               #    7.222 K/sec
   <not supported>      cycles
   <not supported>      instructions
   <not supported>      branches
   <not supported>      branch-misses
   <not supported>      L1-dcache-loads
   <not supported>      L1-dcache-load-misses
   <not supported>      LLC-loads
   <not supported>      LLC-load-misses

       0.846441059 seconds time elapsed

       0.733235000 seconds user
       0.920203000 seconds sys

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

# 列出所有可用事件
perf list

# perf stat help
perf stat -h

# 只统计特定事件
perf stat -e cycles,instructions,branch-misses,cache-misses hackbench

# 统计多个事件组（硬件限制：同时可编程的 PMC 数量有限）
perf stat -e '{cycles,instructions},{L1-dcache-loads,L1-dcache-misses}' hackbench

# 每秒输出一次（interval mode）
perf stat -I 1000 -e cycles,instructions -p $(pgrep app)

# 统计整个系统所有 CPU
perf stat -a sleep 5

1
2
3
4
5

# 使用 PEBS（Precise Event-Based Sampling）提高精度 见struct perf_event_attr中的precise_ip
perf stat -e instructions:u,cycles:u ./myapp   # 只统计用户态

# 多次运行取平均值 + 标准差
perf stat -r 5 ./myapp

1
2
3
4
5

# 以 99 Hz 频率采样整个系统（99 Hz 避免与常见周期共振）
perf record -F 99 -a -g -- sleep 10

# 生成报告
perf report

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

Samples: 1K of event 'cpu-clock:pppH', Event count (approx.): 19999999800
  Children      Self  Command          Shared Object      Symbol
+   99.85%     0.00%  swapper          [kernel.kallsyms]  [k] secondary_startup_64_no_verify
+   99.85%     0.00%  swapper          [kernel.kallsyms]  [k] cpu_startup_entry
+   99.85%     0.00%  swapper          [kernel.kallsyms]  [k] do_idle
+   99.85%     0.00%  swapper          [kernel.kallsyms]  [k] cpuidle_idle_call
+   99.85%     0.00%  swapper          [kernel.kallsyms]  [k] default_idle_call
+   99.85%     0.00%  swapper          [kernel.kallsyms]  [k] arch_cpu_idle
+   99.85%    98.64%  swapper          [kernel.kallsyms]  [k] native_safe_halt
+   49.95%     0.00%  swapper          [kernel.kallsyms]  [k] start_secondary
+   49.90%     0.00%  swapper          [kernel.kallsyms]  [k] x86_64_start_kernel
+   49.90%     0.00%  swapper          [kernel.kallsyms]  [k] x86_64_start_reservations
+   49.90%     0.00%  swapper          [kernel.kallsyms]  [k] start_kernel
+   49.90%     0.00%  swapper          [kernel.kallsyms]  [k] arch_call_rest_init
+   49.90%     0.00%  swapper          [kernel.kallsyms]  [k] rest_init
+    1.21%     0.40%  swapper          [kernel.kallsyms]  [k] handle_softirqs
+    1.21%     0.00%  swapper          [kernel.kallsyms]  [k] asm_sysvec_apic_timer_interrupt
+    1.21%     0.00%  swapper          [kernel.kallsyms]  [k] sysvec_apic_timer_interrupt
+    1.21%     0.00%  swapper          [kernel.kallsyms]  [k] irq_exit_rcu
+    0.76%     0.00%  swapper          [kernel.kallsyms]  [k] run_timer_softirq
+    0.76%     0.00%  swapper          [kernel.kallsyms]  [k] __run_timers.part.0

1
2
3
4
5
6
7

# 生成折叠调用栈
perf script > out.perf
# 使用 FlameGraph 工具集
git clone https://github.com/brendangregg/FlameGraph
cd FlameGraph
./stackcollapse-perf.pl ../out.perf > out.folded
./flamegraph.pl out.folded > flamegraph.svg

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

#  -g enables call-graph recording,记录完整的调用栈（Call Stack）
perf record -F 99 -a -g ./myapp

# 使用 DWARF 展开调用栈（更精确但更慢）
perf record -F 99 --call-graph dwarf ./myapp

# 使用 LBR（Last Branch Record，硬件辅助，开销最低）
perf record -F 99 --call-graph lbr ./myapp

# -C 可指定cpu ; -a   system-wide collection from all CPUs
perf record -C 0 -a -o /tmp/perf_run_cpu0.data -- sleep 700&  #CPU 0 上运行的所有进程的系统级采样

1

perf record -F 99 -p $(pgrep myapp) -g -- sleep 30

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

# 实时查看 CPU 热点（类似 htop 但显示函数级）
perf top

# 只查看用户态
perf top -u

# 指定 PID
perf top -p $(pgrep myapp)

# 显示调用链
perf top -g

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

# 在内核函数入口添加探针
perf probe --add 'tcp_sendmsg size'

# 在内核函数返回添加探针（返回值）
perf probe --add 'tcp_sendmsg%return $retval'

# 查看探针记录的事件
perf record -e probe:tcp_sendmsg -a -g -- sleep 5
perf script

# 删除探针
perf probe --del probe:tcp_sendmsg

# 探测内核函数局部变量
perf probe --add 'tcp_v4_rcv skb->len'

# 探测用户态函数（需要调试符号）
perf probe -x /usr/lib/libc.so.6 --add 'malloc size'

# 列出所有已注册探针
perf probe --list

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

perf probe --add 'tcp_sendmsg size'
curl http://www.baidu.com
perf record -e probe:tcp_sendmsg -a -g -- sleep 5
perf report
Samples: 3  of event 'probe:tcp_sendmsg', Event count (approx.): 3
  Children      Self  Command  Shared Object      Symbol
+   66.67%    66.67%  sshd     [kernel.kallsyms]  [k] tcp_sendmsg
+   66.67%     0.00%  sshd     [unknown]          [k] 0000000000000000
+   66.67%     0.00%  sshd     libc.so.6          [.] write
+   66.67%     0.00%  sshd     [kernel.kallsyms]  [k] entry_SYSCALL_64_after_hwframe
+   66.67%     0.00%  sshd     [kernel.kallsyms]  [k] do_syscall_64
+   66.67%     0.00%  sshd     [kernel.kallsyms]  [k] x64_sys_call
+   66.67%     0.00%  sshd     [kernel.kallsyms]  [k] __x64_sys_write
+   66.67%     0.00%  sshd     [kernel.kallsyms]  [k] ksys_write
+   66.67%     0.00%  sshd     [kernel.kallsyms]  [k] vfs_write
+   66.67%     0.00%  sshd     [kernel.kallsyms]  [k] new_sync_write
+   66.67%     0.00%  sshd     [kernel.kallsyms]  [k] sock_write_iter
+   66.67%     0.00%  sshd     [kernel.kallsyms]  [k] __sock_sendmsg
+   33.33%    33.33%  curl     [kernel.kallsyms]  [k] tcp_sendmsg
+   33.33%     0.00%  curl     [unknown]          [k] 0000000000000000
+   33.33%     0.00%  curl     libc.so.6          [.] __send
+   33.33%     0.00%  curl     [kernel.kallsyms]  [k] entry_SYSCALL_64_after_hwframe
+   33.33%     0.00%  curl     [kernel.kallsyms]  [k] do_syscall_64
+   33.33%     0.00%  curl     [kernel.kallsyms]  [k] x64_sys_call
+   33.33%     0.00%  curl     [kernel.kallsyms]  [k] __x64_sys_sendto
+   33.33%     0.00%  curl     [kernel.kallsyms]  [k] __sys_sendto
+   33.33%     0.00%  curl     [kernel.kallsyms]  [k] __sock_sendmsg

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

# 追踪指定进程的系统调用（效果类似 strace，但快得多）
perf trace -p $(pgrep myapp)

# 追踪特定系统调用
perf trace -e openat,read,write -p $(pgrep myapp)

# 追踪所有进程的特定系统调用
perf trace -e openat -a

# 显示系统调用耗时
perf trace --duration 0.1 -e poll -p $(pgrep myapp)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

root@ubuntu22:~# ls 11
11
root@ubuntu22:~# ls
11
root@ubuntu22:~# perf trace -e read ls
     0.000 ( 0.218 ms): ls/10609 read(fd: 3, buf: 0x7fff90b79428, count: 832)                          = 832
     0.456 ( 0.155 ms): ls/10609 read(fd: 3, buf: 0x7fff90b79408, count: 832)                          = 832
     0.834 ( 0.590 ms): ls/10609 read(fd: 3, buf: 0x7fff90b793e8, count: 832)                          = 832
     3.198 ( 0.325 ms): ls/10609 read(fd: 3, buf: 0x5605a08b1500, count: 1024)                         = 400
     4.035 ( 0.223 ms): ls/10609 read(fd: 3, buf: 0x5605a08b1500, count: 1024)                         = 0
     4.491 ( 0.616 ms): ls/10609 read(fd: 3, buf: 0x5605a08b1930, count: 4096)                         = 2996
     5.492 ( 0.725 ms): ls/10609 read(fd: 3, buf: 0x5605a08b1930, count: 4096)                         = 0
11

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

# strace: 10~100x 降速
time strace -e openat find /usr -name "*.txt" 2>/dev/null
eal    1m15.565s
user    0m1.170s
sys     0m32.853s

# perf trace: 几乎无开销
time perf trace -e openat find /usr -name "*.txt" 2>/dev/null
real    0m5.467s
user    0m0.389s
sys     0m0.279s

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

# 记录调度事件
perf sched record -- sleep 5

# 生成调度延迟报告
perf sched latency

# 可视化调度时间线
perf sched timehist

# 显示每个任务的调度统计
perf sched map

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

root@ubuntu22:~# perf sched record -- sleep 5
[ perf record: Woken up 1 times to write data ]
[ perf record: Captured and wrote 0.281 MB perf.data (916 samples) ]
root@ubuntu22:~# perf sched latency
 -------------------------------------------------------------------------------------------------------------------------------------------
  Task                  |   Runtime ms  | Switches | Avg delay ms    | Max delay ms    | Max delay start           | Max delay end          |
 -------------------------------------------------------------------------------------------------------------------------------------------
  multipathd:(2)        |      0.000 ms |        2 | avg:   0.000 ms | max:   0.000 ms | max start:     0.000000 s | max end:     0.000000 s
  kworker/0:2-eve:10236 |     14.261 ms |        1 | avg:   0.000 ms | max:   0.000 ms | max start:     0.000000 s | max end:     0.000000 s
  kworker/u4:2-ev:10491 |      4.524 ms |        1 | avg:   0.000 ms | max:   0.000 ms | max start:     0.000000 s | max end:     0.000000 s
  rcu_sched:14          |      4.352 ms |        1 | avg:   0.000 ms | max:   0.000 ms | max start:     0.000000 s | max end:     0.000000 s
  sleep:10660           |      3.476 ms |        1 | avg:   0.000 ms | max:   0.000 ms | max start:     0.000000 s | max end:     0.000000 s
  kworker/0:1H-kb:90    |      3.087 ms |        1 | avg:   0.000 ms | max:   0.000 ms | max start:     0.000000 s | max end:     0.000000 s
  systemd-resolve:607   |      1.958 ms |        1 | avg:   0.000 ms | max:   0.000 ms | max start:     0.000000 s | max end:     0.000000 s
  systemd-network:605   |      1.601 ms |        1 | avg:   0.000 ms | max:   0.000 ms | max start:     0.000000 s | max end:     0.000000 s

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

┌─────────────────────────────────────────────────────────────────┐

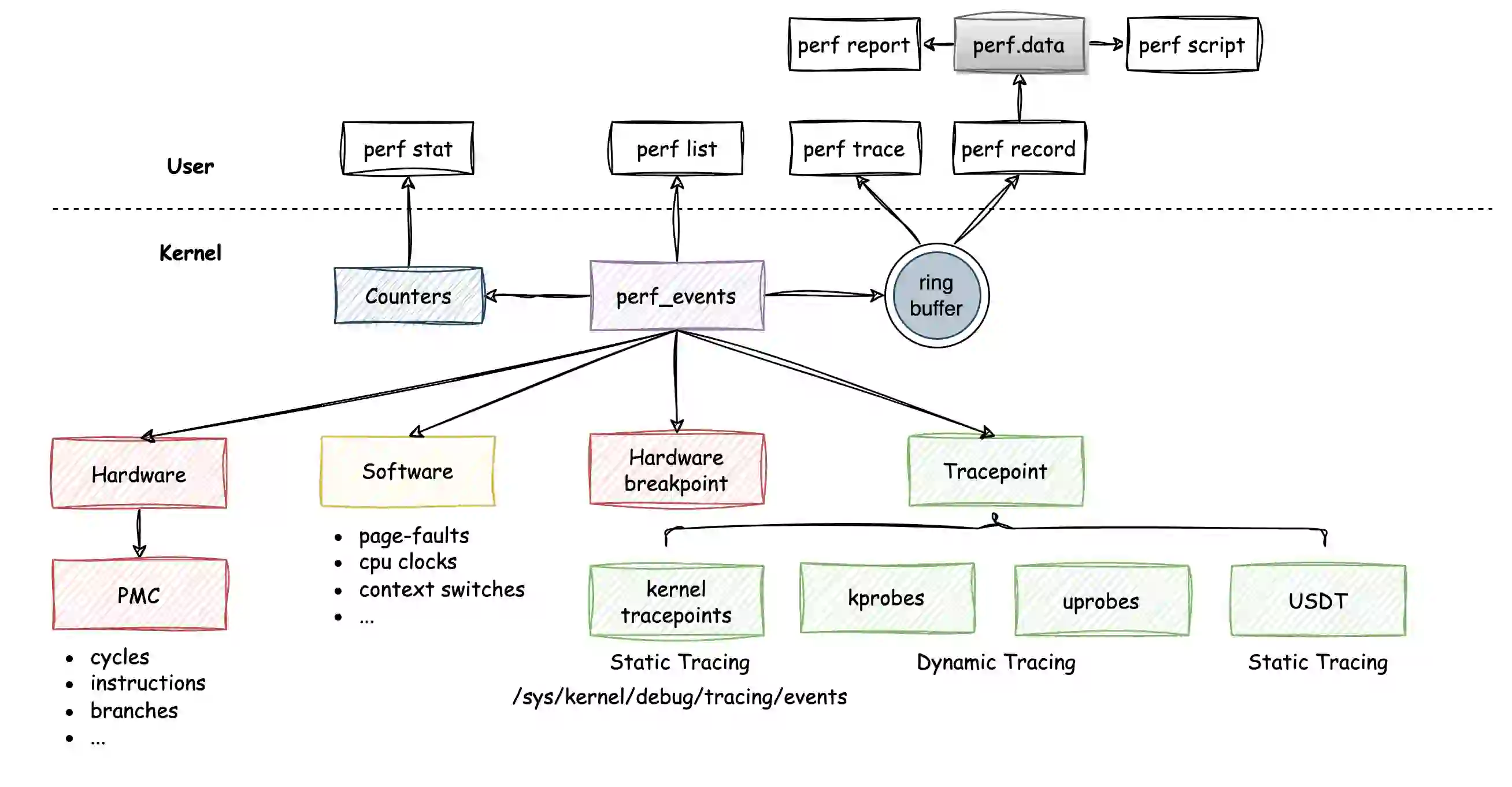

│  用户空间:  perf stat / perf record / perf top                  │
│             调用 perf_event_open(2) syscall                     │
│             通过 mmap'd ring buffer 读取采样数据                  │
├─────────────────────────────────────────────────────────────────┤
│  内核 perf 核心 (kernel/events/core.c)                          │
│  ┌──────────┬──────────┬──────────┬──────────┬─────────────┐   │
│  │ 事件分配  │ 上下文调度│ 溢出处理  │ Ring     │ 继承/分组    │   │
│  │ alloc     │ ctx sched│ overflow │ Buffer   │ inherit     │   │
│  └──────────┴──────────┴──────────┴──────────┴─────────────┘   │
├─────────────────────────────────────────────────────────────────┤
│  PMU 抽象层 — struct pmu (vtable 多态接口)                       │
│  ┌──────────┬──────────┬──────────┬──────────────┬──────────┐  │
│  │ perf_    │ perf_trace│ perf_    │ perf_        │ perf_    │  │
│  │ swevent  │ point    │ cpu_clock│ kprobe/uprobe│ breakpoint│  │
│  │ (软件)    │ (静态探针)│ (hrtimer) │ (动态探针)    │ (硬件断点) │  │
│  └──────────┴──────────┴──────────┴──────────────┴──────────┘  │
├─────────────────────────────────────────────────────────────────┤
│  硬件 PMU 驱动 (ARM64)                                          │
│  ┌──────────────────────────────────────────────────────┐       │
│  │  struct arm_pmu  →  struct pmu (core)                │       │
│  │  armv8pmu_handle_irq / armv8pmu_enable_event / ...   │       │
│  │  PMCR / PMOVSR / PMEVCNTR / PMEVTYPER 寄存器操作       │       │
│  └──────────────────────────────────────────────────────┘       │
└─────────────────────────────────────────────────────────────────┘

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

// init/main.c
asmlinkage __visible void __init start_kernel(void)
{
...
    random_init(command_line);
    boot_init_stack_canary();

    perf_event_init();        // ← perf_event 子系统初始化
    profile_init();
    call_function_init();
    WARN(!irqs_disabled(), "Interrupts were enabled early\n");
...
    arch_call_rest_init(); //-->rest_init()-->kernel_thread(kernel_init)->kernel_init_freeable();run_init_process(/sbin/init)
    //kernel_init_freeable()->do_basic_setup()->driver_init();do_initcalls();
    //drivers/base/init.c:driver_init()
    //do_initcalls()->include/kernel/init.h:#define device_initcall(fn)		__define_initcall(fn, 6)-->do_initcall_level()   device_initcall 编译时注册机制
    //drivers\perf\arm_pmu_acpi.cdevice_initcall(armv8_pmu_driver_init)-->platform_driver_register()->(&armv8_pmu_driver)->.probe = armv8_pmu_device_probe()若没有PMU 硬件，则用不了
    //\tools\perf\design.txt 中提到， not have hardware performance metrics, you can still use the generic software counters based on hrtimers for sampling。没有硬件PMU ,基本的软件PMU 可以用（在perf_event_init时已启用）
...
}
// kernel/events/core.c
void __init perf_event_init(void)
{
    int ret;

    idr_init(&pmu_idr);                                          // ① ID分配器

    perf_event_init_all_cpus();                                  // ② per-CPU数据结构
    init_srcu_struct(&pmus_srcu);                                // ③ SRCU锁

    perf_pmu_register(&perf_swevent, "software", PERF_TYPE_SOFTWARE); // ④ 注册软件PMU
    perf_pmu_register(&perf_cpu_clock, NULL, -1);                     // ⑤ cpu-clock PMU
    perf_pmu_register(&perf_task_clock, NULL, -1);                    // ⑥ task-clock PMU
    perf_tp_register();                                          // ⑦ tracepoint/kprobe/uprobe PMU
    perf_event_init_cpu(smp_processor_id());                     // ⑧ 初始化boot CPU
    register_reboot_notifier(&perf_reboot_notifier);             // ⑨ 重启通知

    ret = init_hw_breakpoint();                                  // ⑩ 硬件断点PMU
    WARN(ret, "hw_breakpoint initialization failed with: %d", ret);
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

// kernel/events/core.c
SYSCALL_DEFINE5(perf_event_open,
        struct perf_event_attr __user *, attr_uptr,
        pid_t, pid, int, cpu, int, group_fd, unsigned long, flags)
{
    // 1. 复制用户态 attr
    err = perf_copy_attr(attr_uptr, &attr);
    // 2. LSM 安全检查
    err = security_perf_event_open(&attr, PERF_SECURITY_OPEN);
    // 3. exclude_kernel 需要 CAP_PERFMON
    if (!attr.exclude_kernel) { err = perf_allow_kernel(&attr); }
    // 4. 分配 core 结构
    event = perf_event_alloc(&attr, cpu, task, group_leader, ...);
    // 5. 获取/创建上下文
    ctx  = find_get_context(task, event, &err);
    // 6. 创建匿名文件（fd 最终关联此文件）
    event_file = anon_inode_getfile("[perf_event]", &perf_fops, event, f_flags);
    // 7. 安装事件到上下文（通过 IPI 跨 CPU 通知）
    perf_install_in_context(ctx, event, event->cpu);
    // 8. 返回 fd
    fd_install(event_fd, event_file);
    return event_fd;
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69

// include/linux/perf_event.h — Linux v5.10
// 关键字段按逻辑分组展示
struct perf_event {
    /* --- 1. PMU 后端绑定 --- */
    struct pmu               *pmu;           // PMU 后端（perf_init_event 选择）
    local64_t                 count;         // 累计计数值（用户最终读到）
    atomic64_t                child_count;   // 子事件累计（inherit 场景求和）

    /* --- 2. 状态与标识 --- */
    enum perf_event_state     state;         // DEAD/EXIT/ERROR/OFF/INACTIVE/ACTIVE
    unsigned int              attach_state;  // PERF_ATTACH_TASK 等
    local64_t                 total_time_enabled;  // 累计启用时间
    local64_t                 total_time_running;  // 累计运行时间（不含 multiplexing）
    u64                       tstamp;             // 时间戳（用于核算）

    /* --- 3. CPU 与上下文关联 --- */
    int                       cpu;           // 目标 CPU（-1 = 不限）
    int                       oncpu;         // 当前运行的 CPU（ACTIVE 时有效）
    struct perf_event_context *ctx;          // 所属上下文（task or per-CPU）

    /* --- 4. 事件关系（分组 + 继承） --- */
    struct perf_event         *parent;       // 父事件（inherit 场景的 clone 来源）
    struct perf_event         *group_leader; // 组 leader（单事件以自身为 leader）
    struct list_head          sibling_list;  // 组内兄弟链表
    struct list_head          child_list;    // 子事件链表
    struct perf_event         *next_sibling; // 组内下一个兄弟
    int                       group_caps;    // 组能力位

    /* --- 5. 调度与激活 --- */
    struct list_head          active_list;   // ctx->pinned_active 或 flexible_active
    struct list_head          event_entry;   // ctx->event_list
    struct rb_node            group_node;    // pinned/flexible RB-tree 节点
    u64                       group_index;   // RB-tree 排序键

    /* --- 6. 硬件状态 --- */
    struct hw_perf_event      hw;            // 硬件细节（见下方展开）
    int                       event_caps;    // PERF_EV_CAP_SOFTWARE 等

    /* --- 7. 采样与 ring buffer --- */
    struct perf_buffer        *rb;           // ring buffer（RCU 指针）
    struct list_head          rb_entry;      // rb->event_list
    struct perf_event         *aux_event;    // 关联的 AUX 事件

    /* --- 8. 溢出处理 --- */
    perf_overflow_handler_t   overflow_handler;        // 溢出回调函数
    void                      *overflow_handler_context;
    int                       pending_disable;         // 延期关闭标志
    struct irq_work           pending;                 // 延期执行（irq_work）
    atomic_t                  event_limit;             // 触发次数上限

    /* --- 9. fd 与生命期管理 --- */
    struct file               *filp;         // 关联的文件对象
    atomic_t                  mmap_count;    // mmap 引用计数
    atomic_long_t             refcount;      // 引用计数（put_event 释放）
    struct rcu_head           rcu_head;      // RCU 延迟释放

    /* --- 10. 地址过滤 --- */
    struct perf_addr_filters_head addr_filters;
    struct perf_addr_filter_range *addr_filter_ranges;
    unsigned long             addr_filters_gen;

    /* --- 11. 其他 --- */
    struct list_head          sb_list;       // 侧带宽事件
    struct hlist_node         hlist_entry;   // PMU 的 owner 链表
    wait_queue_head_t         waitq;         // poll 等待队列
    struct fasync_struct      *fasync;       // 异步通知
    struct mutex              mmap_mutex;    // mmap 操作互斥锁
    /* ... */
};

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

struct hw_perf_event {
    union {
        struct { /* 硬件 PMU 计数器 */
            u64               config;          // 事件编码
            unsigned long     config_base;     // 控制寄存器地址（如 PMXEVTYPER）
            unsigned long     event_base;      // 计数寄存器地址（如 PMEVCNTRn）
            int               event_base_rdpmc;// RDPMC 索引
            int               idx;             // 硬件计数器槽位索引
            int               last_cpu;
            int               flags;
            struct hw_perf_event_extra extra_reg, branch_reg;
        };
        struct { /* 软件事件 */
            struct hrtimer    hrtimer;         // 高精度定时器（采样周期）
        };
        struct { /* tracepoint 事件 */
            struct list_head  tp_list;
        };
    };
    struct task_struct        *target;         // per-task 指向目标 task
    int                       state;           // PERF_HES_STOPPED/UPTODATE/ARCH
    local64_t                 prev_count;      // 上一次读取的硬件计数值
    u64                       sample_period;   // 采样周期
    u64                       last_period;     // 本采样周期的起始值
    local64_t                 period_left;     // 周期剩余值
    u64                       interrupts_seq;  // 中断序列号（throttle 跟踪）
    u64                       interrupts;      // 中断计数
    u64                       freq_time_stamp; // 频率调整时间戳
    u64                       freq_count_stamp;// 频率调整计数值
};

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

// kernel/events/core.c — perf_event_alloc()
pmu = perf_init_event(event);  // 遍历已注册 PMU，调用 pmu->event_init()
// 返回后：event->pmu = pmu

// 读取计数值
static inline u64 perf_event_count(struct perf_event *event)
{
    return local64_read(&event->count) + atomic64_read(&event->child_count);
}
// child_count 用于 inherit 事件：子进程结束时将计数合并到父事件

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

// include/linux/perf_event.h — 状态枚举
enum perf_event_state {
    PERF_EVENT_STATE_DEAD     = -4,    // 已销毁
    PERF_EVENT_STATE_EXIT     = -3,    // 进程退出
    PERF_EVENT_STATE_ERROR    = -2,    // 硬件错误
    PERF_EVENT_STATE_OFF      = -1,    // 初始/关闭
    PERF_EVENT_STATE_INACTIVE =  0,    // 已安装但未调度到 PMU
    PERF_EVENT_STATE_ACTIVE   =  1,    // 正在 PMU 上运行
};

// 状态转换
static inline void perf_event_set_state(struct perf_event *event,
                                        enum perf_event_state state)
{
    event->state = state;
}

// 有效状态的复合判断
static inline enum perf_event_state
__perf_effective_state(struct perf_event *event)
{
    if (event->state == PERF_EVENT_STATE_OFF &&
        event->attr.enable_on_exec)
        return PERF_EVENT_STATE_INACTIVE;
    return event->state;
}
// 关键逻辑：OFF 但设置了 enable_on_exec 的 event
// 在 fork/exec 时会自动变成 INACTIVE

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

// 写入 oncpu（event_sched_in 的开头）
event->oncpu = smp_processor_id();   // 写入当前 CPU
smp_wmb();                           // 保证 oncpu 对其他 CPU 可见
event->state = PERF_EVENT_STATE_ACTIVE;

// 当跨 CPU 读取时（ __perf_event_read_cpu）
static int __perf_event_read_cpu(struct perf_event *event, int event_cpu)
{
    if (event->oncpu == event_cpu)   // 事件是否还在这个 CPU 上
        return event_cpu;
    return smp_processor_id();       // 已迁移 → 在本 CPU 读取
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

// 分组（perf_group_attach）
static void perf_group_attach(struct perf_event *event)
{
    struct perf_event *group_leader = event->group_leader;

    if (group_leader == event)  // 单事件 = 自己的 leader
        return;

    if (group_leader->nr_siblings >= group_leader->attr.wakeup_events)
        return;                 // 触发了 watermark

    list_add_tail(&event->sibling_list, &group_leader->sibling_list);
    group_leader->nr_siblings++;
}

// 继承（ — perf_event_alloc）
event->parent = parent_event;   // 父事件指针
// 子 event 共享 parent 的 ring buffer 和配置
// 子进程 exit 时，子 event 的计数合并到 parent->child_count

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

// 加入上下文（add_event_to_ctx）
static void add_event_to_ctx(struct perf_event *event,
                              struct perf_event_context *ctx)
{
    list_add_event(event, ctx);              // → ctx->event_list
    perf_event_groups_insert(event, ctx);    // → RB-tree (pinned/flexible)
}

// RB-tree 插入（ perf_event_groups_insert）
// 按 {event->cpu, event->group_index} 排序
// pinned_groups 中所有事件必须被容纳
// flexible_groups 中事件可轮转（multiplexing）

// 轮转（rotate_ctx）
static void rotate_ctx(struct perf_event_context *ctx,
                        struct perf_event *event)
{
    perf_event_groups_delete(&ctx->flexible_groups, event);
    event->group_index++;          // 增大排序键 → 下轮排到末尾
    perf_event_groups_insert(&ctx->flexible_groups, event);
    // 每次定时器中断调用 rotate_ctx，实现 round-robin
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

// armv8pmu_enable_event（arch/arm64/kernel/perf_event.c）
static void armv8pmu_enable_event(struct perf_event *event)
{
    struct hw_perf_event *hwc = &event->hw;
    // hwc->config = 事件编码（如 0x11 = CPU_CYCLES）
    // hwc->config_base = 写入 PMXEVTYPER_EL0 的值
    // hwc->idx = 分配的计数器槽位索引

    armv8pmu_write_evtype(idx, hwc->config);  // 编程事件类型
    armv8pmu_enable_counter(idx);              // 启用计数器
    armv8pmu_enable_intens(idx);               // 启用中断
}

// armv8pmu_read_counter
static inline u64 armv8pmu_read_counter(struct perf_event *event)
{
    struct hw_perf_event *hwc = &event->hw;
    int idx = hwc->idx;

    if (idx == ARMV8_IDX_CYCLE_COUNTER)
        return read_sysreg(pmccntr_el0);       // 读取周期计数器
    else
        return armv8pmu_read_evcntr(idx);      // 读取 PMEVCNTRn_EL0
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

// kernel/events/core.c — 获取 ring buffer
struct perf_buffer *ring_buffer_get(struct perf_event *event)
{
    struct perf_buffer *rb;

    rcu_read_lock();
    rb = rcu_dereference(event->rb);    // RCU 保护
    if (rb) {
        if (!refcount_inc_not_zero(&rb->refcount))
            rb = NULL;
    }
    rcu_read_unlock();
    return rb;
}

// 溢出时写 sample（ __perf_event_output）
static void __perf_event_output(struct perf_event *event, ...)
{
    struct perf_output_handle handle;
    struct perf_sample_data data;

    perf_prepare_sample(&data, event, regs);     // 填充 IP/TID/TIME/...
    if (output_begin(&handle, &data, event, header.size))  // 预留 rb 空间
        return;

    perf_output_sample(&handle, &header, &data, event);    // 写入 ring buffer
    perf_output_end(&handle);                              // 提交 + 唤醒 poll
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

// 内核默认溢出回调（ perf_event_output_forward）
void perf_event_output_forward(struct perf_event *event, ...)
{
    __perf_event_output(event, data, regs);  // 写入 ring buffer
}

// 延期关闭（perf_event_disable_inatomic）
void perf_event_disable_inatomic(struct perf_event *event)
{
    event->pending_disable = 1;              // 置标志
    irq_work_queue(&event->pending);         // 调度 irq_work
    // 在 NMI/IRQ 上下文中不能直接调用关闭函数
    // 通过 irq_work 延期到 softirq 执行
}

// irq_work 处理函数（perf_pending_event）
static void perf_pending_event(struct irq_work *entry)
{
    struct perf_event *event = container_of(entry,
                                struct perf_event, pending);

    if (event->pending_disable) {
        event->pending_disable = 0;
        perf_event_disable_local(event);      // 关闭事件
    }
    if (event->pending_wakeup) {
        event->pending_wakeup = 0;
        perf_event_wakeup(event);             // 唤醒 poll
    }
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

// 引用计数管理（put_event）
static void put_event(struct perf_event *event)
{
    if (!atomic_long_dec_and_test(&event->refcount))
        return;
    // refcount == 0 → 真正释放
    free_event(event);
}

// 释放路径（free_event）
static void free_event(struct perf_event *event)
{
    // 1. 关闭所有子事件
    perf_event_free_child(event);
    // 2. 关闭地址过滤
    perf_addr_filters_splice(event, NULL);
    // 3. 关闭 BPF 程序
    perf_event_free_bpf_prog(event);
    // 4. PMU 释放
    event->pmu->read(event);
    event->pmu->del(event, 0);
    // 5. 释放 ring buffer
    ring_buffer_put(event->rb);
    // 6. 释放 task 引用
    put_task_struct(event->hw.target);
    // 7. RCU 释放
    call_rcu(&event->rcu_head, free_event_rcu);
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

static struct pmu *perf_init_event(struct perf_event *event)
{
    // ① 先尝试父事件的 PMU（用于继承场景）
    if (event->parent && event->parent->pmu) {
        pmu = event->parent->pmu;
        ret = perf_try_init_event(pmu, event);
        if (!ret) goto unlock;
    }

    // ② HARDWARE/HW_CACHE 改写为 RAW
    type = event->attr.type;
    if (type == PERF_TYPE_HARDWARE || type == PERF_TYPE_HW_CACHE)
        type = PERF_TYPE_RAW;

    // ③ IDR 快速查找（固定 type）
    pmu = idr_find(&pmu_idr, type);
    if (pmu) {
        ret = perf_try_init_event(pmu, event);  // 调用 pmu->event_init
        // 若 -ENOENT 且 type 被改写了，用原始 type 重试
    }

    // ④ 遍历 PMU 链表（动态 PMU：kprobe/uprobe/raw 找不到时）
    list_for_each_entry_rcu(pmu, &pmus, entry) {
        ret = perf_try_init_event(pmu, event);
        if (!ret) goto unlock;
    }
}

1
2
3
4
5
6
7

perf_event_open() → event被加到ctx → pmu->add() 将事件分配到硬件计数器
                    → pmu->start() 启动计数

用户态 read(fd)  →  perf_read()  →  __perf_event_read()
                    →  IPI到目标CPU →  __perf_event_read() (在目标CPU上执行)
                    →  pmu->read(event)  读取硬件计数器
                    →  perf_event_count()  返回 event->count

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

// kernel/events/core.c
static void __perf_event_read(void *info)
{
    // 在目标 CPU 上运行
    // ① 更新上下文时间（用于 multiplexing 缩放）
    perf_event_update_time(event);

    // ② 调用 PMU 驱动的 read 方法
    //    ARM64: armpmu_read() → armpmu_event_update()
    //    计算 delta = 当前硬件计数器 - prev_count
    //    累加到 event->count
    pmu->read(event);
}

// kernel/events/core.c
static u64 __perf_event_read_value(struct perf_event *event, ...)
{
    (void)perf_event_read(event, false);
    total += perf_event_count(event);     // local64_read(&event->count)

    // 累加子事件的计数（inherit）
    *enabled += event->total_time_enabled;
    *running += event->total_time_running;
    // 多路复用缩放: scaled = count * enabled / running
}

1
2
3
4
5
6

// arch/arm64/kernel/perf_event.c
static u64 armv8pmu_read_counter(struct perf_event *event)
{
    // 通过 PMEVCNTR<n>_EL0 或 PMCCNTR_EL0（cycle counter）读取
    // 若为 32-bit 计数器且需要 64-bit，则读取相邻的 chain 计数器
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

static irqreturn_t armv8pmu_handle_irq(struct arm_pmu *cpu_pmu)
{
    u32 pmovsr;
    struct pmu_hw_events *cpuc = this_cpu_ptr(cpu_pmu->hw_events);

    // ① 读取并清除溢出状态寄存器 (PMOVSR)
    pmovsr = armv8pmu_getreset_flags();

    // ② 无溢出 → IRQ_NONE
    if (!armv8pmu_has_overflowed(pmovsr))
        return IRQ_NONE;

    regs = get_irq_regs();

    // ③ 停止 PMU（清 PMCR.E），防止组内计数器偏差
    armv8pmu_stop(cpu_pmu);

    // ④ 遍历所有计数器
    for (idx = 0; idx < cpu_pmu->num_events; ++idx) {
        struct perf_event *event = cpuc->events[idx];

        if (!event) continue;
        if (!armv8pmu_counter_has_overflowed(pmovsr, idx)) continue;

        hwc = &event->hw;
        armpmu_event_update(event);                     // 读计数器, 更新event->count
        perf_sample_data_init(&data, 0, hwc->last_period);

        if (!armpmu_event_set_period(event))            // 重设采样周期
            continue;

        // ⑤ 调用 perf 核心溢出处理 → 写入 ring buffer
        if (perf_event_overflow(event, &data, regs))
            cpu_pmu->disable(event);                    // 节流：关闭事件
    }

    // ⑥ 重新启动 PMU
    armv8pmu_start(cpu_pmu);
    return IRQ_HANDLED;
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

// core.c
static int __perf_event_overflow(struct perf_event *event,
                   int throttle, struct perf_sample_data *data,
                   struct pt_regs *regs)
{
    // 非采样事件不处理
    if (unlikely(!is_sampling_event(event)))
        return 0;

    // 节流：如果中断速率过高，禁用事件
    ret = __perf_event_account_interrupt(event, throttle);

    event->pending_kill = POLL_IN;
    if (events && atomic_dec_and_test(&event->event_limit)) {
        ret = 1;
        event->pending_kill = POLL_HUP;
        perf_event_disable_inatomic(event);    // 强制关闭
    }

    // 调用 overflow_handler → 默认 perf_event_output_forward()
    READ_ONCE(event->overflow_handler)(event, data, regs);

    // 如果有 fasync 等待者，排队 irq_work 唤醒
    if (*perf_event_fasync(event) && event->pending_kill) {
        event->pending_wakeup = 1;
        irq_work_queue(&event->pending);
    }
    return ret;
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

// ring_buffer.c — Ring Buffer 空间分配
static int __perf_output_begin(struct perf_output_handle *handle, ...)
{
    rb = rcu_dereference(event->rb);

    // 计算 tail（用户态读位置） vs head（内核写位置）
    do {
        tail = READ_ONCE(rb->user_page->data_tail);
        head = local_read(&rb->head);

        if (!rb->overwrite) {
            // 空间不足 → 记录 lost，返回 -ENOSPC
            if (!ring_buffer_has_space(head, tail, ...))
                goto fail;
        }

        // CAS 原子前进 head
    } while (local_cmpxchg(&rb->head, offset, head) != offset);

    // 计算写入地址
    handle->addr = rb->data_pages[handle->page] + offset;
    handle->size = (1UL << page_shift) - offset;
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

// core.c — 所有软件类事件最终汇聚此函数
static void perf_swevent_event(struct perf_event *event, u64 nr,
                               struct perf_sample_data *data,
                               struct pt_regs *regs)
{
    local64_add(nr, &event->count);   // ① 累加计数

    if (!regs) return;
    if (!is_sampling_event(event))    // ② 非采样事件只计数
        return;

    // ③ 采样模式：检查采样周期
    if (nr == 1 && hwc->sample_period == 1 && !event->attr.freq)
        return perf_swevent_overflow(event, 1, data, regs);

    if (local64_add_negative(nr, &hwc->period_left))
        return;

    perf_swevent_overflow(event, 0, data, regs);  // ④ 溢出→写入ring buffer
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

// core.c
void perf_trace_run_bpf_submit(void *raw_data, int size, int rctx,
                               struct trace_event_call *call, u64 count,
                               struct pt_regs *regs, struct hlist_head *head,
                               struct task_struct *task)
{
    if (bpf_prog_array_valid(call)) {
        *(struct pt_regs **)raw_data = regs;
        if (!trace_call_bpf(call, raw_data) || hlist_empty(head)) {
            perf_swevent_put_recursion_context(rctx);
            return;                          // BPF 过滤掉了该事件
        }
    }
    perf_tp_event(call->event.type, count, raw_data, size, regs, head,
                  rctx, task);
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

static struct pmu perf_kprobe = {
    .task_ctx_nr   = perf_sw_context,
    .event_init    = perf_kprobe_event_init,   // 创建 trace_kprobe
    .add           = perf_trace_add,           // 加入 per-CPU hlist
    .del           = perf_trace_del,
    .start         = perf_swevent_start,
    .stop          = perf_swevent_stop,
    .read          = perf_swevent_read,
    .attr_groups   = kprobe_attr_groups,
};

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

// core.
static struct pmu perf_tracepoint = {
    .task_ctx_nr   = perf_sw_context,

    .event_init    = perf_tp_event_init,   // 匹配 trace_event_call
    .add           = perf_trace_add,       // 加入 per-CPU hlist
    .del           = perf_trace_del,
    .start         = perf_swevent_start,
    .stop          = perf_swevent_stop,
    .read          = perf_swevent_read,
};

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

// core.c
static inline void perf_tp_register(void)
{
    perf_pmu_register(&perf_tracepoint, "tracepoint", PERF_TYPE_TRACEPOINT);
#ifdef CONFIG_KPROBE_EVENTS
    perf_pmu_register(&perf_kprobe, "kprobe", -1);
#endif
#ifdef CONFIG_UPROBE_EVENTS
    perf_pmu_register(&perf_uprobe, "uprobe", -1);
#endif
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

// perf_event_context 结构（概念）
struct perf_event_context {
    struct pmu *pmu;
    struct rb_root pinned_groups;      // 红黑树: 固定事件组
    struct rb_root flexible_groups;    // 红黑树: 弹性事件组
    struct list_head event_list;       // 所有事件链表
    struct list_head pinned_active;    // 正在硬件上跑的固定组
    struct list_head flexible_active;  // 正在硬件上跑的弹性组
    u64 time;                          // 上下文累计使能时间
    u64 timestamp;                     // 上次更新时间戳
};

1

scaled_count = raw_count × (time_enabled / time_running)
